Cables de cobre con bajo ruido Máquina de ensamblaje de doble giro para hacer alambre de ensamblaje
Especificación técnica
| Modelo |
Se aplicará el procedimiento siguiente: |
| Diámetro del producto enllazado (mm) |
- ¿Qué quieres decir?30 |
| Área de la sección de enramado en mm2 |
16 a 95 |
| Diámetro del conductor de entrada (mm) |
1.2-3.6 |
| Diámetro de alambre del núcleo de entrada (mm) |
1.0 a 10.0 |
| Velocidad de la línea (m/min) |
- ¿Qué quieres decir?150 |
| Talla de las hebras (mm) |
Entre 60 y 400 |
| Velocidad de rotación (rpm) |
- ¿Qué quieres decir?500 |
Aplicación:
Apto para torcer conductores de cobre, conductores de aleación de aluminio, etc., y para torcer cables de núcleo de cable.
Características:
- La máquina está controlada por un PLC con una interfaz hombre-máquina.El paso de la hebra se puede ajustar de forma flexible mediante la pantalla táctil.
- Adopta un arco con material de fibra de carbono, que tiene una gran resistencia y es ligero.
- Los sistemas de proa, tracción y elevación utilizan motores independientes.
- La eficiencia de producción de la trituradora de doble torsión es aproximadamente 3 veces mayor que la de la trituradora rígida.
Descripción del producto:

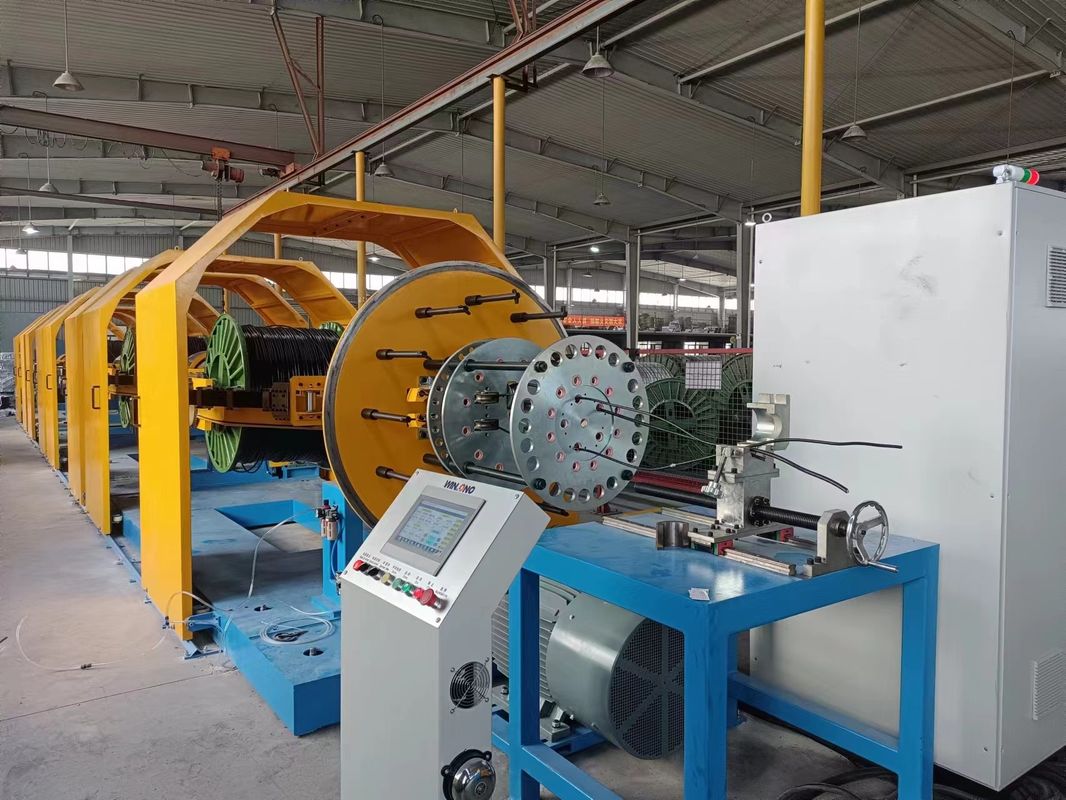

La "máquina de doble giro con voladizo" es un equipo especializado utilizado en la industria de fabricación de alambre.Está diseñado para enganchar o retorcer múltiples cables de núcleo juntos para crear un cableEl diseño "Cantilever" se refiere a la estructura de la máquina, que normalmente presenta una base fija con un brazo o viga extendida que sostiene los componentes giratorios.
Esta máquina en particular se utiliza específicamente para fijar cables de núcleo que están recubiertos con materiales como PE (polietileno) o PVC (cloruro de polivinilo).Los cables centrales son los conductores centrales del cable, y el revestimiento proporciona aislamiento y protección.El PE y el PVC son recubrimientos comúnmente utilizados en la industria del alambre y el cable debido a sus propiedades de aislamiento eléctrico y resistencia a los factores ambientales.
El mecanismo de doble giro significa que la máquina retuerce los cables centrales en dos direcciones simultáneamente.Esta acción de doble giro ayuda a garantizar la uniformidad y la estabilidad en el cable resultanteEl diseño de la máquina permite un retorcimiento eficiente y preciso de los cables centrales, garantizando una calidad constante en los cables fabricados.
Cuando se utiliza la máquina de fijación con doble giro con voladizo para cables de núcleo recubiertos de PE PVC, los cables de núcleo se alimentan en los componentes giratorios de la máquina.La máquina entonces retuerce los cables juntos de una manera controladaEl cable resultante tiene múltiples cables de núcleo que se retorcen de forma segura y se encapsulan con el recubrimiento de PE o PVC.
Los cables producidos por esta máquina encuentran aplicaciones en diversas industrias, como las telecomunicaciones, la distribución de energía y la construcción.protección mecánica, y resistencia a la humedad y a los productos químicos, lo que hace que los cables sean adecuados tanto para instalaciones interiores como exteriores.
Es importante tener en cuenta que las especificaciones y capacidades de la máquina de enlaces de doble giro con voladizo pueden variar según el fabricante y el modelo específico.Las diferentes máquinas pueden tener capacidades diferentes, rangos de velocidad y características adicionales para adaptarse a diferentes tamaños de alambre y requisitos de producción.
Características de rendimiento:
Máquina de giro simple de voladizo con estructura de voladizo y adopta el programa PLC + control de velocidad de conversión de frecuencia + control neumático, para garantizar la tensión uniforme del cable;para garantizar la estabilidad de la estructura geométrica después de torcer, se adopta una estructura de giro único, y una rueda guía de dirección de gran diámetro está diseñada para minimizar la flexión y la baja pérdida;y el movimiento transversal del carrete de alambre, mediante el doble control de la conexión mecánica y el aparato eléctrico, asegúrese de que la unidad tiene una excelente sincronización de los cuatro estados de arranque, funcionamiento normal, parada lenta,y parada de emergencia. Características estables; rendimiento estable del paso de torsión.
φ1000 mm Máquina de torsión en voladizo simple:
Composición del equipo:
(1) El molde y el marco del medidor del ojo
(2) HD-1000 Máquina de ensamblaje de un solo giro de tipo brazo de velocidad
| Diámetro de la placa de captación |
Se aplicarán las siguientes medidas: |
|
Cables de aplicación
Diámetro (mm)
|
Para las máquinas de la categoría M1 y N1 |
| Diámetro máximo después de torsión (mm) |
F25 |
| El punto de inclinación |
30 mm hasta 200 mm |
| Freno (rpm) |
La velocidad máxima de la unidad de ensayo será de 600 rpm (velocidad constante 500 PRM/min) |
| Potencia del motor principal |
Conversor de frecuencia de 20 CV+ |
| Potencia del motor de toma |
5.5HP+ Mecanismo diferencial |
| Potencia del motor de la unidad transversal |
Motor de engranajes de 1 CV |
| Dispositivo de elevación y descenso del disco de alambre |
Eléctrico-hidráulico |
| Freno |
Freno de disco neumático |
| Dirección del encallamiento |
Dirección S,Z opcional |
| Tamaño de la forma |
(L × W × H) 432 × 209 × 214 cm |
| Peso |
6500KG |
(3) Caja de control del ordenador PLC -------------------------1PC (configuración estándar)
PLC: SIEMENS
