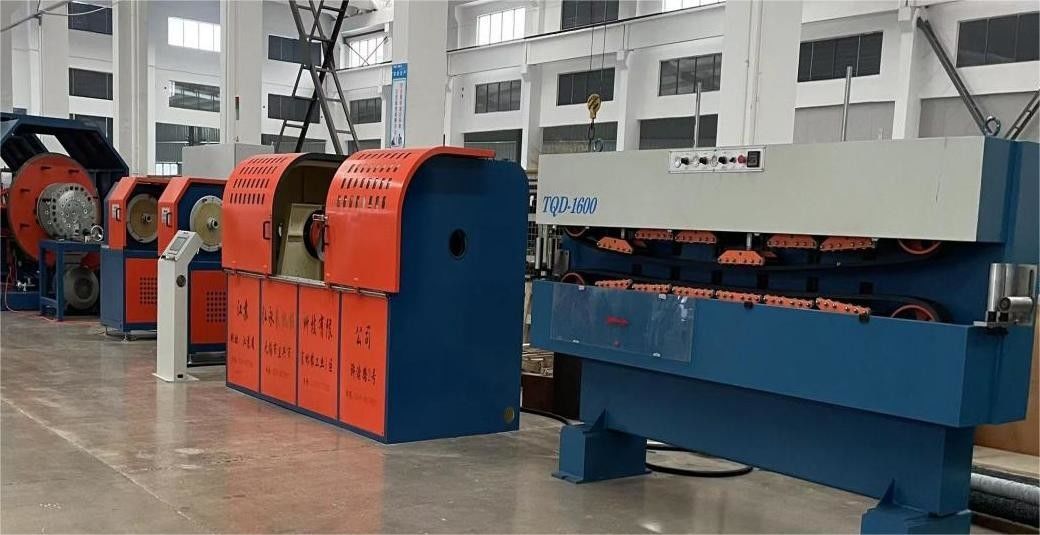

Cables de cobre con bajo ruido Máquina de ensamblaje de doble giro para hacer alambre de ensamblaje
Especificación técnica
| Modelo |
Se aplicará el procedimiento siguiente: |
| Diámetro del producto enllazado (mm) |
- ¿Qué quieres decir?30 |
| Área de la sección de enramado en mm2 |
16 a 95 |
| Diámetro del conductor de entrada (mm) |
1.2-3.6 |
| Diámetro de alambre del núcleo de entrada (mm) |
1.0 a 10.0 |
| Velocidad de la línea (m/min) |
- ¿Qué quieres decir?150 |
| Talla de las hebras (mm) |
Entre 60 y 400 |
| Velocidad de rotación (rpm) |
- ¿Qué quieres decir?500 |
Aplicación:
Apto para torcer conductores de cobre, conductores de aleación de aluminio, etc., y para torcer cables de núcleo de cable.
Características:
- La máquina está controlada por un PLC con una interfaz hombre-máquina.El paso de la hebra se puede ajustar de forma flexible mediante la pantalla táctil.
- Adopta un arco con material de fibra de carbono, que tiene una gran resistencia y es ligero.
- Los sistemas de proa, tracción y elevación utilizan motores independientes.
- La eficiencia de producción de la trituradora de doble torsión es aproximadamente 3 veces mayor que la de la trituradora rígida.
Descripción del producto:
La "máquina de doble giro de alambre de cobre de bajo ruido" es un equipo especializado utilizado en la industria de fabricación de alambre.Está diseñado para fijar o retorcer varios cables de cobre juntos para crear un cable o alambre de agrupación.
El término "bajo ruido" sugiere que esta máquina en particular está diseñada para minimizar el ruido generado durante el proceso de enroscamiento.Esta característica puede ser beneficiosa para reducir la contaminación acústica en el entorno de producción o proporcionar un entorno de trabajo más cómodo para los operadores.
La máquina emplea un mecanismo de "doble giro", lo que significa que gira los cables en dos direcciones simultáneamente para crear un cable estrechamente unido.Esta acción de doble giro ayuda a mejorar la estabilidad y la integridad del cable resultante.
El propósito principal de la máquina es "hacer alambre de agrupación". El alambre de agrupación se refiere a un tipo de cable o alambre que se forma al retorcer varios cables individuales.Este proceso aumenta la flexibilidad y resistencia general del alambre, por lo que es adecuado para diversas aplicaciones.
Cuando se utiliza la máquina de doble giro de alambre de cobre con bajo ruido, los cables de cobre se introducen en la máquina y la máquina los tuerce de manera controlada.El cable resultante o el alambre de agrupación puede tener diferentes características dependiendo de factores tales como el número de cables que se retorcen, la dirección y el grado de torsión, y los requisitos específicos de la aplicación.
Vale la pena señalar que el proceso de doble torsión puede aplicarse a diferentes tipos de cables, no sólo cobre.la máquina está diseñada específicamente para el enroscamiento de alambre de cobreEl alambre de agrupación resultante se puede utilizar en varias industrias, como las telecomunicaciones, la distribución de energía y el cableado eléctrico, donde se requieren cables flexibles y robustos.
Características de rendimiento:
- El cable del núcleo aplicable: Ф0,6-6,0 mm.
- Diámetro exterior de las hebras: MAXФ15 mm,
- El rango de la distancia de torsión: 20~200 mm.
- Diámetro del carrete: F800 mm.
- Velocidad del cabrestante: 600 rpm.
- Dirección: izquierda y derecha "S", "Z" se puede cambiar.
- Modo de funcionamiento: pantalla táctil.
- Velocidad de la línea de producción: 0-60 m/min
800 cabrestante de sola venta:
- Motor principal: 11 kW;
- Inversor principal: 11 kW;
- Freno: freno de disco neumático de 10 kg;
- Motor de regulación de velocidad: 3,7 kW;
- Inversor de control de velocidad: 3,7 kW;
- Traverse: el motor impulsa el tornillo de plomo para la disposición de los cables.1,
- Especificación del carrete de toma: Φ800;
- Bloqueo del carrete: bloqueo manual.
- Elevación por carretillas: elevación electrohidráulica.
- Función de la interfaz hombre-máquina: La distancia de giro, la velocidad y el medidor se pueden registrar, mostrar y ajustar en cualquier momento y tienen características comunes
- Display defectuoso; pantalla táctil de color: 8 colores 6 pulgadas.
- Modelo de especificación del controlador programable PLC: SIEMENS S7-200 CPU266;
- Especificación y modelo del codificador rotativo: Japón Rheinland CB-2000HC;
- Tipo de medidor: el medidor se registra en la máquina y se muestra en la pantalla táctil.
- El medidor de tipo de desconexión en su lugar de alarma y parada;
- Límites de operación seguros.
