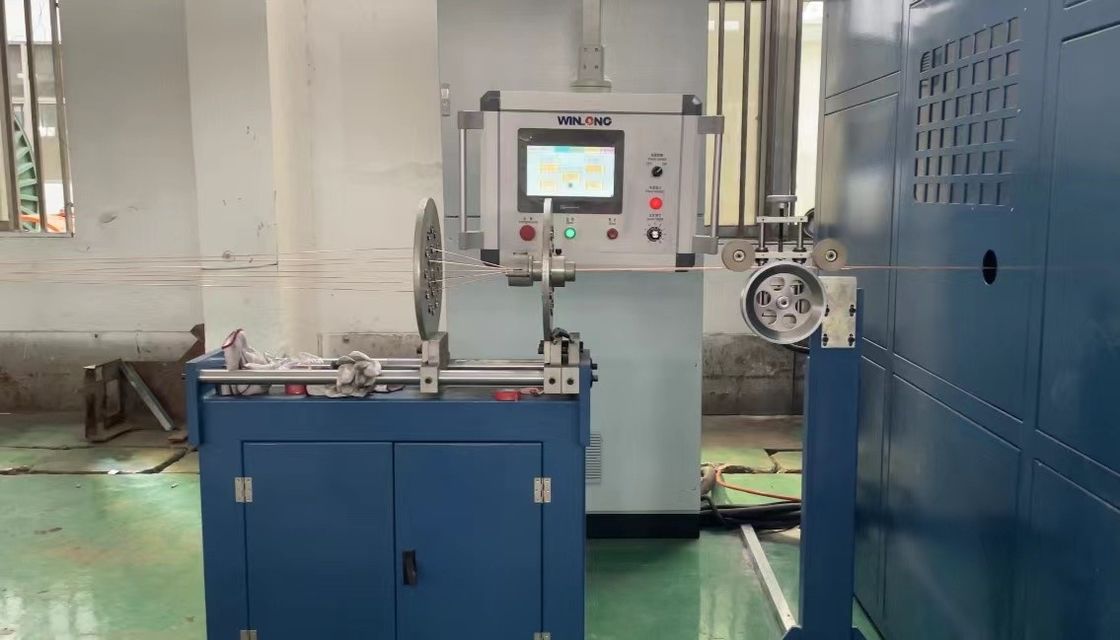

0.08-1.04mm Máquina eléctrica para agrupar alambre de cobre doble giro
Especificación técnica
| Modelo |
Se aplicará el procedimiento siguiente: |
| Diámetro del producto enllazado (mm) |
- ¿Qué quieres decir?30 |
| Área de la sección de enramado en mm2 |
16 a 95 |
| Diámetro del conductor de entrada (mm) |
1.2-3.6 |
| Diámetro de alambre del núcleo de entrada (mm) |
1.0 a 10.0 |
| Velocidad de la línea (m/min) |
- ¿Qué quieres decir?150 |
| Talla de las hebras (mm) |
Entre 60 y 400 |
| Velocidad de rotación (rpm) |
- ¿Qué quieres decir?500 |
Aplicación:
Apto para torcer conductores de cobre, conductores de aleación de aluminio, etc., y para torcer cables de núcleo de cable.
Características:
- La máquina está controlada por un PLC con una interfaz hombre-máquina.El paso de la hebra se puede ajustar de forma flexible mediante la pantalla táctil.
- Adopta un arco con material de fibra de carbono, que tiene una gran resistencia y es ligero.
- Los sistemas de proa, tracción y elevación utilizan motores independientes.
- La eficiencia de producción de la trituradora de doble torsión es aproximadamente 3 veces mayor que la de la trituradora rígida.
Descripción del producto:
La "máquina de ensamblaje de alambre de cobre eléctrico de 0,08-1,04 mm" es un equipo especializado utilizado en la industria de fabricación de alambre.Está diseñado para agrupar o reunir múltiples cables de cobre eléctrico juntos para crear un cableLa máquina es especialmente adecuada para cables con un diámetro de 0,08 mm a 1,04 mm.
El mecanismo "Double Twist" de esta máquina significa que puede torcer los cables en dos direcciones simultáneamente.mejora de la resistencia y flexibilidad generales del alambre.
Cuando se utilice la máquina eléctrica de agrupamiento de alambres de cobre, los alambres de cobre dentro del rango de diámetro especificado se alimentan en la máquina,y la máquina las reúne sin torcerlas para crear un montónEste proceso de agrupación se utiliza típicamente cuando un cable requiere que se agrupen múltiples cables sin torcerse, como en cables de alimentación o cables de control que tienen conductores paralelos.
Los componentes giratorios de la máquina reúnen los cables de manera controlada, asegurando la alineación y tensión adecuadas.formando una estructura más fuerte y duradera.
La máquina eléctrica de agrupamiento de alambres de cobre con función de doble giro está diseñada específicamente para alambres de cobre eléctricos,que lo hace adecuado para aplicaciones que requieren una alta conductividad eléctricaLas capacidades y especificaciones de la máquina, tales como el rango de velocidad y la capacidad del cable,puede variar según el fabricante y el modelo específico.
Es importante tener en cuenta que el rango de diámetro de alambre mencionado de 0,08 mm a 1,04 mm se proporciona como ejemplo.Las diferentes máquinas pueden tener diferentes rangos de diámetro y características adicionales para adaptarse a tamaños de alambre específicos y requisitos de producción..
Características de rendimiento:
Máquina de giro simple de voladizo con estructura de voladizo y adopta el programa PLC + control de velocidad de conversión de frecuencia + control neumático, para garantizar la tensión uniforme del cable;para garantizar la estabilidad de la estructura geométrica después de torcer, se adopta una estructura de giro único, y una rueda guía de dirección de gran diámetro está diseñada para minimizar la flexión y la baja pérdida;y el movimiento transversal del carrete de alambre, mediante el doble control de la conexión mecánica y el aparato eléctrico, asegúrese de que la unidad tiene una excelente sincronización de los cuatro estados de arranque, funcionamiento normal, parada lenta,y parada de emergencia. Características estables; rendimiento estable del paso de torsión.
φ1000 mm Máquina de torsión en voladizo simple:
I. Aplicación del equipo: Es adecuado para fijar cables de cobre con más de siete hilos, tales como cables electrónicos, cables de alimentación, cables de cobre desnudos, cables de red, etc.
II. El soporte de las cremas (cargado por separado)
1) Tipo vertical (con tensión ajustable)
a) Se coloca en un costado del equipo, puede tener 12 o 24 cabezas, la bandeja de pago tiene un diámetro exterior máximo de 8′′.
2) Tipo horizontal (con tensión ajustable)
b: También se coloca en un lado del equipo. Puede tener 6 o 12 cabezas. La bandeja de pago tiene un diámetro exterior de 400 a 630.
II. Estructura del alambre de entrada
1) Después de haber sido pagados desde el soporte creel, todos los cables entrarán primero en un distribuidor
la placa a través de un grupo de poleas de marcha lenta y luego el dado para el varamiento.
IV. Rendimiento y parámetros del equipo:
Modelo de la derecha: el operador mira hacia delante y los cables entran desde el lado derecho. (.)
- Velocidad de rotación de la banda arqueada: Max: 1800RPM. La banda arqueada es de tipo polea de marcha lenta.
- Se puede ajustar adecuadamente según lo solicite el cliente y está sujeto a cambios manuales de tipo de engranaje.
- Calculación de la longitud de los filamentos: m/min = colocación*2/1000*velocidad de filamento por minuto
- Dirección de colocación: a la izquierda o a la derecha
- Diámetro de cada línea de alimentación: Ø0,16 mm-Ø1,0 mm
- Área de enramado: 0,4 mm2-5,5 mm2
- Arreglo de alambre: dispositivo de arreglo de alambre de varilla pulida de tipo alemán con proyección ajustable de traverso y distancia
- Lubricación del husillo: alimentación manual de la grasa a través de una pistola de grasa
- Motor de conducción: Se compone de un motor AC 380V 1400RPM El motor teco para conducir convertidor 10HP 10HP Emerson americano y puede realizar la regulación de velocidad sin pasos.
- Freno: freno electromagnético capaz de realizar el frenado automático mediante desconexión interna y externa
- Protección contra la desconexión: parada automática y alarma en caso de desconexión interna y externa
- Inching: el botón de pulgada en el exterior de la consola eléctrica
- Display de velocidad: el tacómetro en el panel de control
- Control eléctrico: la configuración y las operaciones de los parámetros eléctricos del equipo se realizan a través del panel de control.
- Línea de alimentación externa: el usuario debe conectar la línea de alimentación externa con el gabinete eléctrico.
- Luz de alarma: roja
- Contador de contadores: contador electrónico de seis dígitos
- Elementos eléctricos: marcas de renombre nacional o internacional
- Rodamientos: rodamientos importados con envases originales de Japón y Alemania (como KOYO, NSK y FAG)
- Accesorios internos: marcas nacionales o internacionales de renombre
- Ruido: < 75 dB (medido a una distancia de 1000 mm)
- Humedad ambiente: ≤ 90% (si es superior al 90%, seque soplando antes de encender el equipo)
- Temperatura del taller: ≤ 40°C (si es superior a 40°C, el convertidor se someterá a un arranque de protección automático)
- La superficie del piso: L3100*W1800*H1700MM
- Color de la carcasa: verde manzana (según lo solicitado por el cliente)
